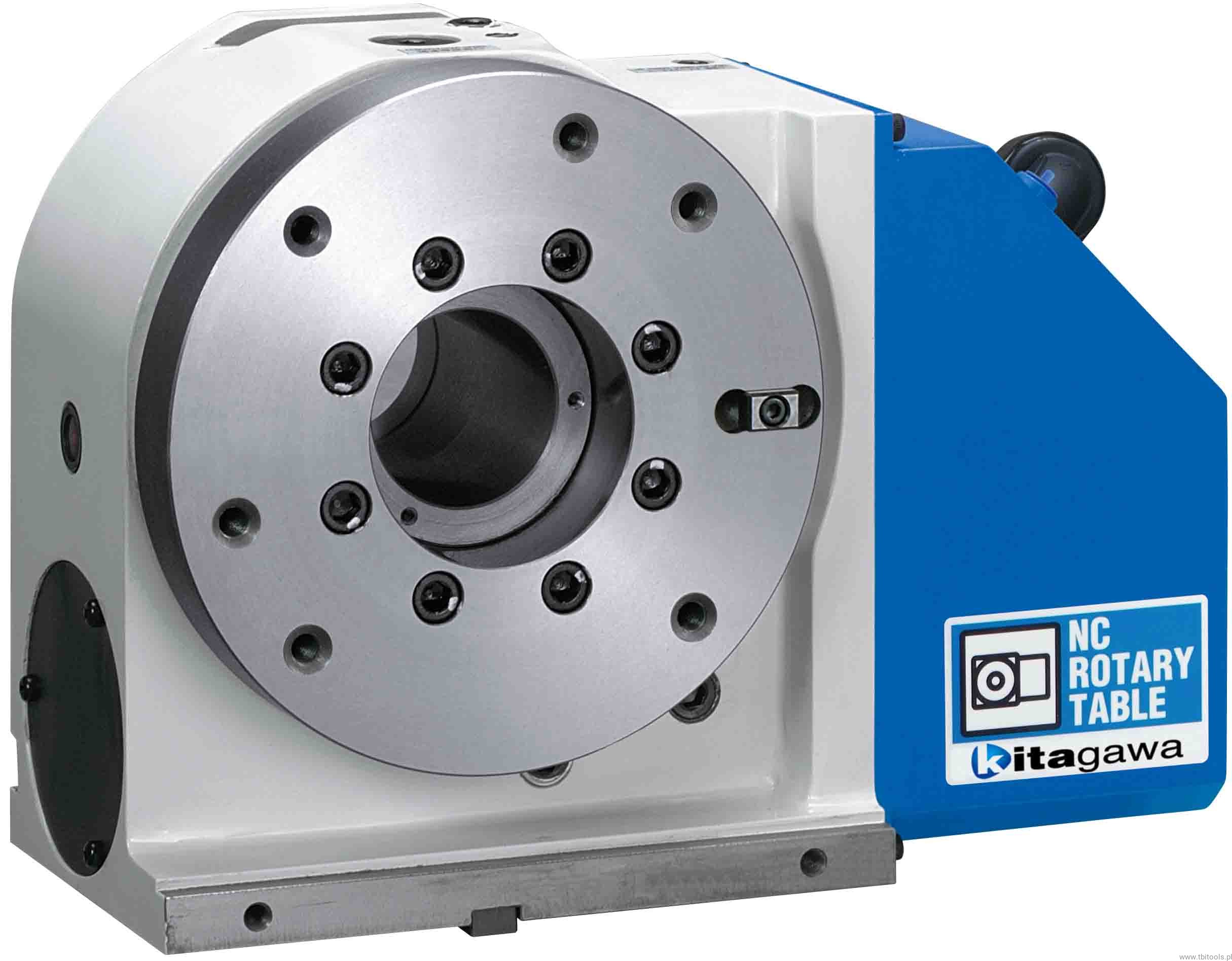

Stół obrotowy MR320 R/L Kitagawa
Wystaw opinię o produkcie
Tarcza o średnicy 320 mm i maksymalnej prędkości obrotowej 25 rpm z momentem zacisku 1200 Nm.
- Średnica otworu przelotowego wrzeciona (w mm): 105
- Wysokość centrum (w mm): 225
- Dokładność indeksowania (sek): 20
- Powtarzalność (sek): 4
Podana cena zawiera urządzenie wraz z silnikiem.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
MR320_karta_kat.pdf
1.85 MB
Karta katalogowa
MR320L.dwg
520.00 kB
Plik dwg wersja lewa
MR320R.dwg
510.72 kB
Plik dwg wersja prawa
Kod produktu: MR320
Opis
Tarcza o średnicy 320 mm i maksymalnej prędkości obrotowej 25 rpm z momentem zacisku 1200 Nm.
- Średnica otworu przelotowego wrzeciona (w mm): 105
- Wysokość centrum (w mm): 225
- Dokładność indeksowania (sek): 20
- Powtarzalność (sek): 4

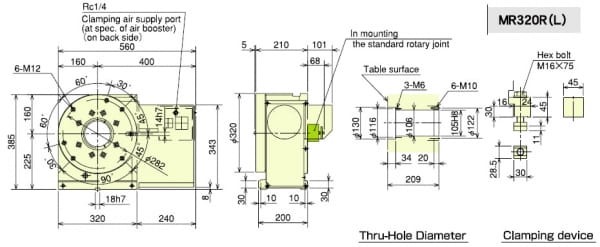

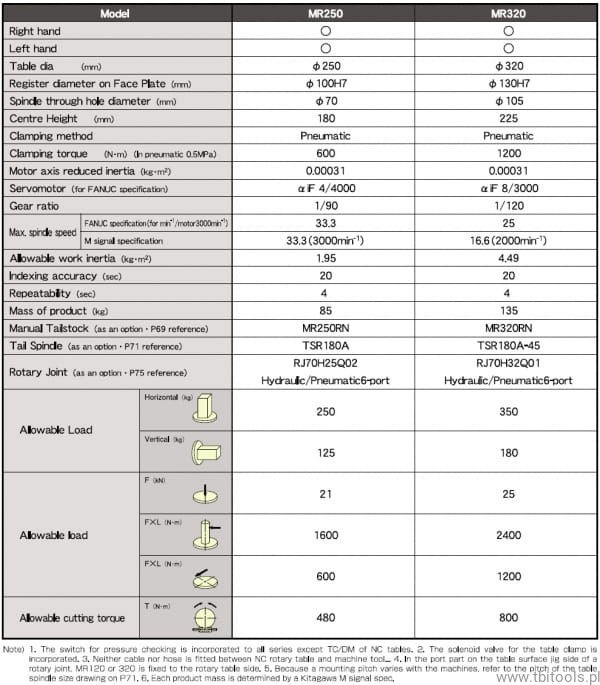

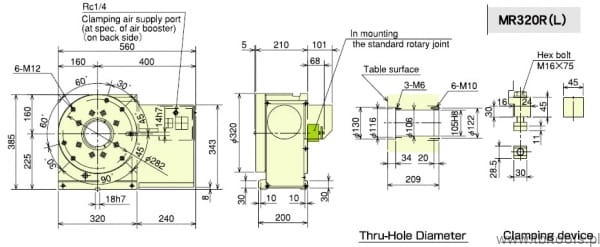

Średnica tarczy: Ø320 mm
- Średnica otworu tarczy: Ø130H7
- Średnica otworu przelotowego wrzeciona (w mm): Ø105
- Wysokość centrum (w mm): 225
- Metoda zacisku: Pneumatyczna
- Siła zacisku (Nm przy ciśnieniu pneumatycznym 0,5 MPa): 1200
- Moment bezwładności zredukowany na oś silnika (kg.m2): 0,00031
- Serwomotor (specyfikacja FANUC): iF 8/3000
- Przełożenie przekładni: 1/120
- Maksymalna prędkość obrotowa wrzeciona (specyfikacja FANUC): 25 rpm
- Dopuszczalny moment bezwładności w trakcie pracy (kg.m2): 4,49
- Dokładność indeksowania (sek): 20
- Powtarzalność (sek) 4
- Waga (kg): 135

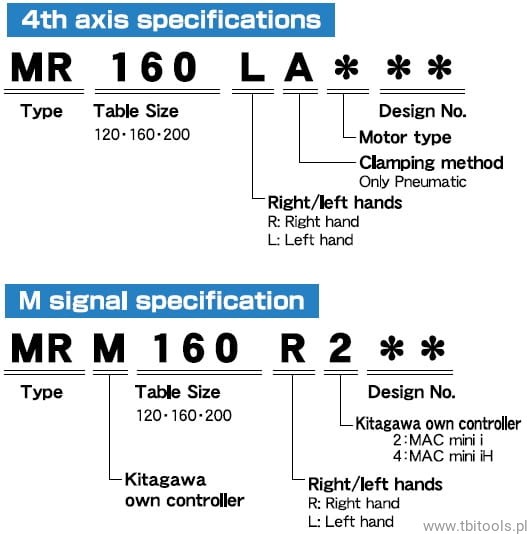

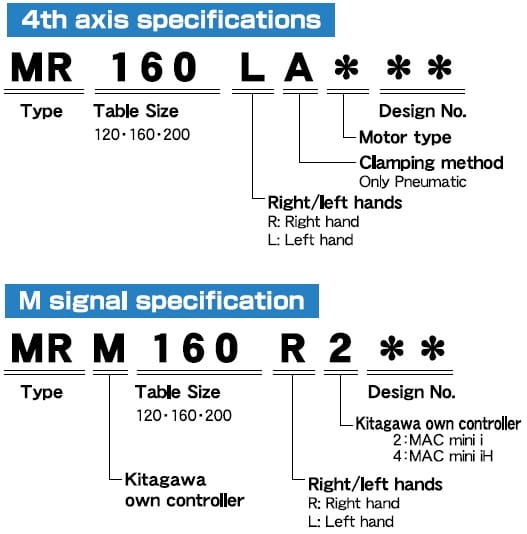

Dostępny z wszystkimi rodzajami silników montowanych z lewej lub prawej strony tak, aby możliwe było zastosowanie w różnorodnych modelach obrabiarek.
Stoły obrotowe firmy Kitagawa są dostępne z opcjonalnym konikiem, łożyskowana podporą i złączem obrotowym.
- Konik manualny (opcjonalnie): MR320RN
- Złącze obrotowe (opcjonalnie): RJ70H32Q01
- Podtrzymka (opcjonalnie): TSR181A45
Podana cena zawiera urządzenie wraz z silnikiem.
