Producent: Kitagawa (przejdź do produktów)

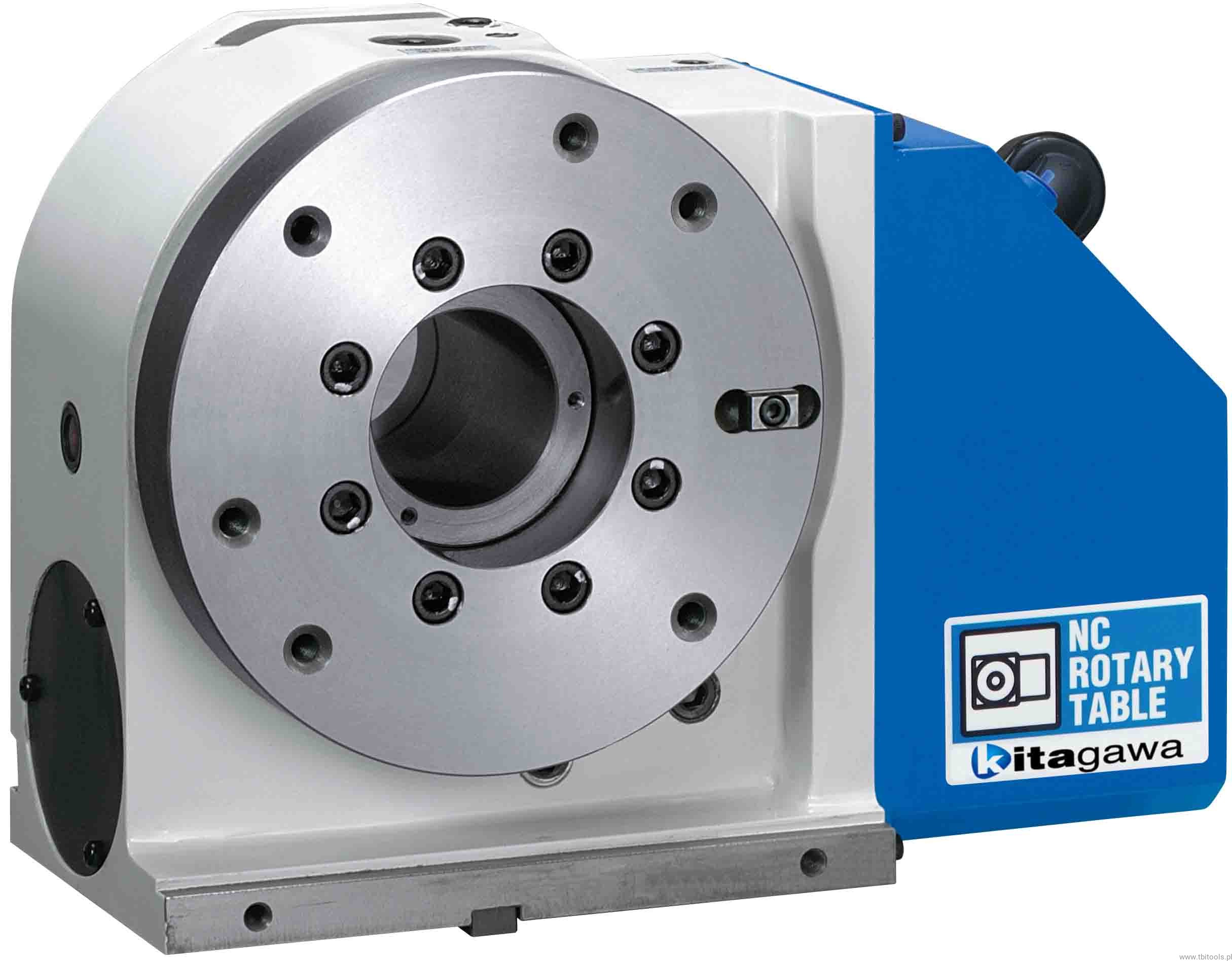

Stół obrotowy MR200 R/L Kitagawa

Przejdź do sekcji Opinie

Tarcza o średnicy 200 mm i maksymalnej prędkości obrotowej 33,3 rpm z momentem zacisku 350 Nm.

  • Średnica otworu przelotowego wrzeciona (w mm):  45
  • Wysokość centrum (w mm): 140
  • Dokładność indeksowania (sek): 20
  • Powtarzalność (sek): 4

Podana cena zawiera urządzenie wraz z silnikiem.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 93 545,35 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
dostępny na zamówienie
Niedostępny
Weź w leasing
File icon strona_kat_mr200.pdf 1.85 MB

Karta katalogowa

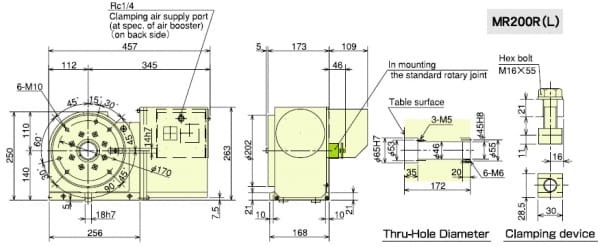

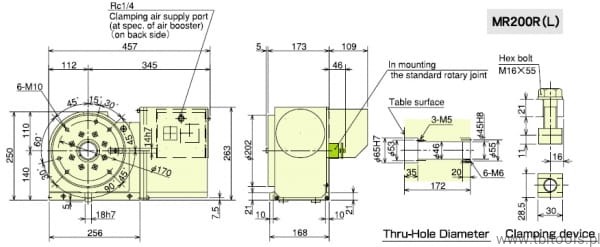

File icon rysunek.pdf 198.09 kB

Rysunek

File icon mr200l.dwg 438.65 kB

Plik dwg wersja lewa

File icon mr200R.dwg 438.14 kB

Plik dwg wersja prawa

Opis

Tarcza o średnicy 200 mm i maksymalnej prędkości obrotowej 33,3 rpm z momentem zacisku 350 Nm.

  • Średnica otworu przelotowego wrzeciona (w mm):  45
  • Wysokość centrum (w mm): 140
  • Dokładność indeksowania (sek): 20
  • Powtarzalność (sek): 4

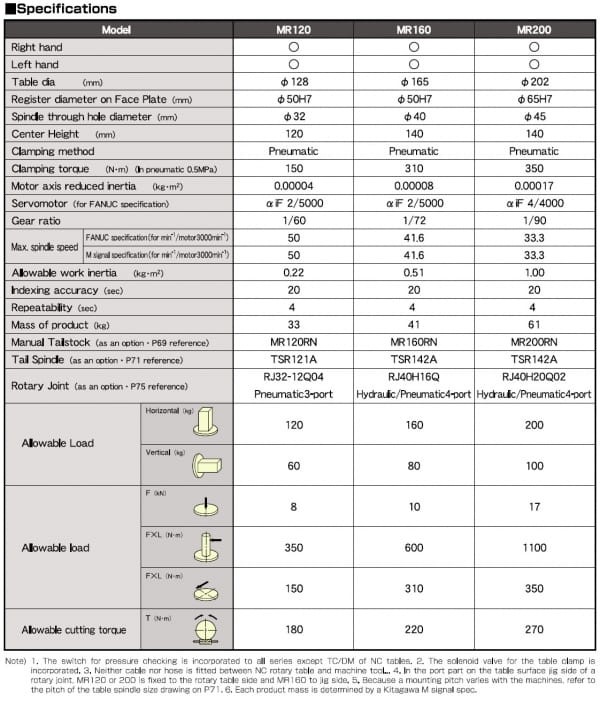

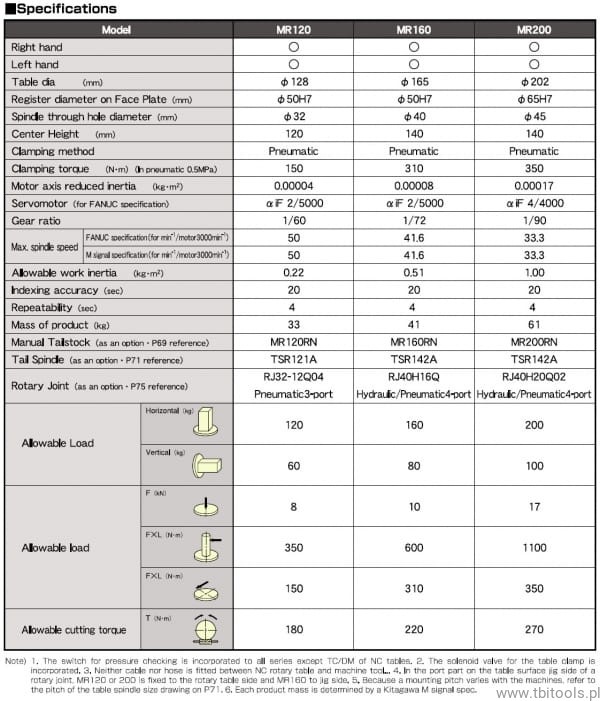

Średnica tarczy (w mm): Ø202

  • Średnica otworu tarczy: Ø65H7
  • Średnica otworu przelotowego wrzeciona (w mm): Ø45
  • Wysokość centrum (w mm): 140
  • Metoda zacisku: Pneumatyczna
  • Siła zacisku (Nm przy ciśnieniu pneumatycznym 0,5 MPa): 350
  • Moment bezwładności zredukowany na oś silnika (kg.m2): 0,00017
  • Serwomotor (specyfikacja FANUC): iF 4/4000
  • Przełożenie przekładni: 1/90
  • Maksymalna prędkość obrotowa wrzeciona (specyfikacja FANUC): 33,3 rpm
  • Dopuszczalny moment bezwładności w trakcie pracy (kg.m2): 1,00
  • Dokładność indeksowania (sek): 20
  • Powtarzalność (sek) 4
  • Waga (kg): 61

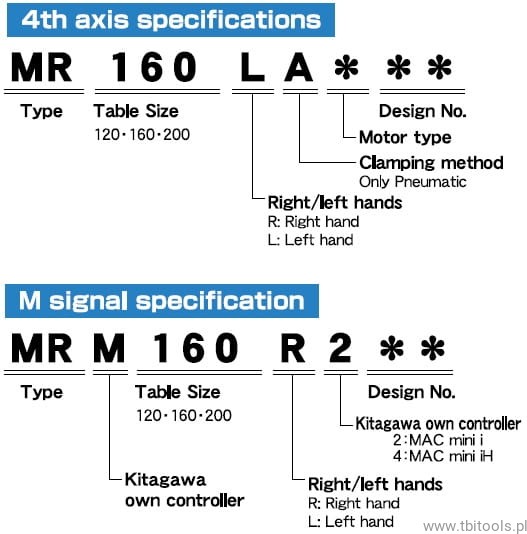

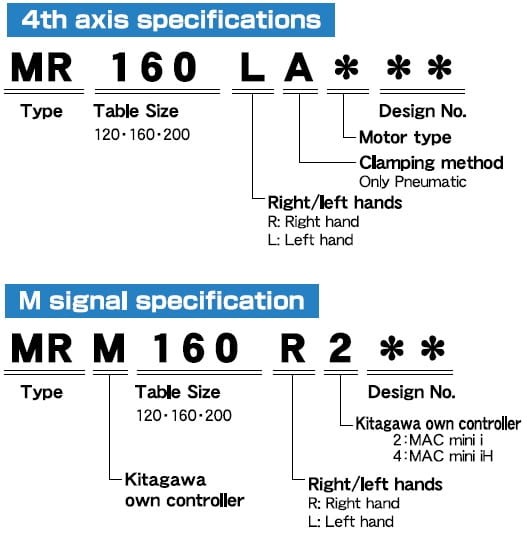

Dostępny z wszystkimi rodzajami silników montowanych z lewej lub prawej strony tak, aby możliwe było zastosowanie w różnorodnych modelach obrabiarek.

Stoły obrotowe firmy Kitagawa są dostępne z opcjonalnym konikiem, łożyskowana podporą i złączem obrotowym.

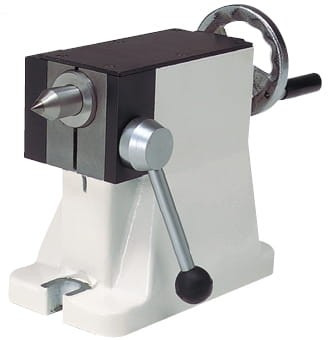

  • Konik manualny (opcjonalnie): MR200RN
  • Złącze obrotowe (opcjonalnie): RJ40H20Q02
  • Podtrzymka (opcjonalnie): MSR142A

Podana cena zawiera urządzenie wraz z silnikiem.
