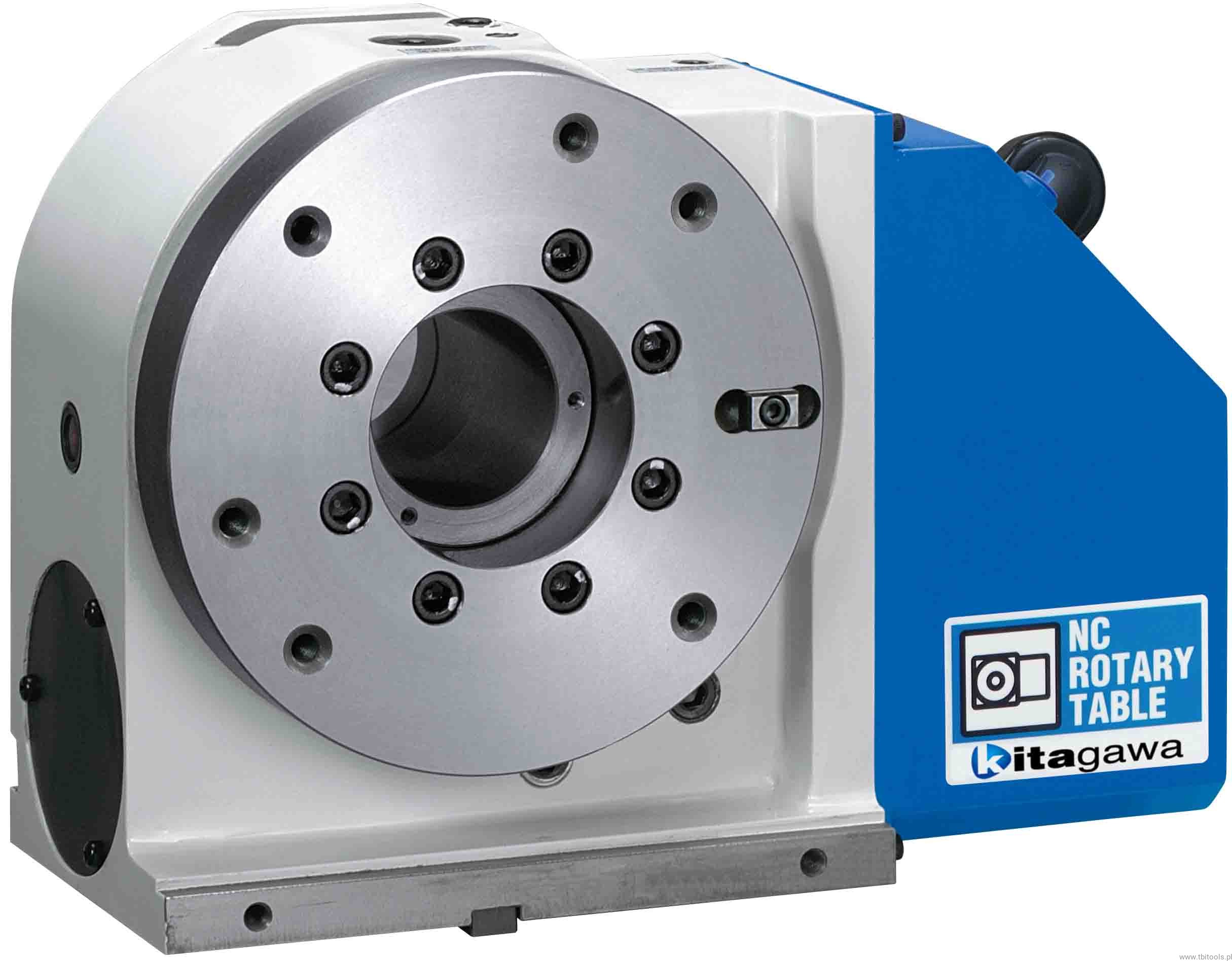

Stół obrotowy MR250 R/L Kitagawa
Wystaw opinię o produkcie
Tarcza o średnicy 250 mm i maksymalnej prędkości obrotowej 33,3 rpm z momentem zacisku 600 Nm.
- Średnica otworu przelotowego wrzeciona (w mm): 70
- Wysokość centrum (w mm): 180
- Dokładność indeksowania (sek): 20
- Powtarzalność (sek): 4
Podana cena zawiera urządzenie wraz z silnikiem.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
karta_kat.pdf
1.85 MB
Karta katalogowa

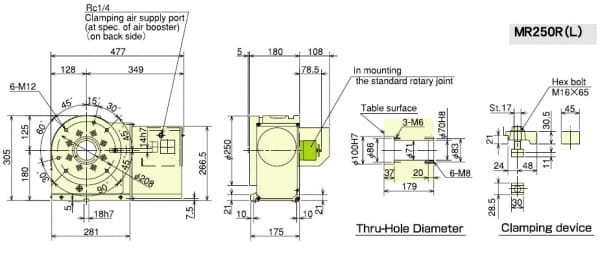

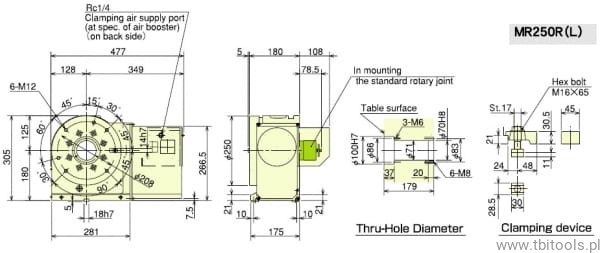

MR250 L.dwg
564.57 kB
Plik dwg wersja lewa
MR250 R.dwg
539.26 kB
Plik dwg wersja prawa
Kod produktu: MR250
Opis
Tarcza o średnicy 250 mm i maksymalnej prędkości obrotowej 33,3 rpm z momentem zacisku 600 Nm.
- Średnica otworu przelotowego wrzeciona (w mm): 70
- Wysokość centrum (w mm): 180
- Dokładność indeksowania (sek): 20
- Powtarzalność (sek): 4

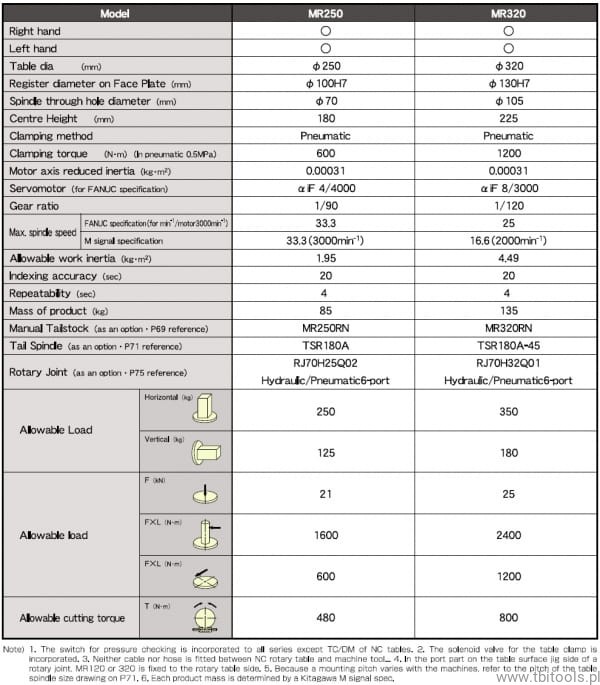

Średnica tarczy: Ø250 mm
- Średnica otworu tarczy: Ø100H7
- Średnica otworu przelotowego wrzeciona (w mm): Ø70
- Wysokość centrum (w mm): 180
- Metoda zacisku: Pneumatyczna
- Siła zacisku (Nm przy ciśnieniu pneumatycznym 0,5 MPa): 600
- Moment bezwładności zredukowany na oś silnika (kg.m2): 0,00031
- Serwomotor (specyfikacja FANUC): iF 4/4000
- Przełożenie przekładni: 1/90
- Maksymalna prędkość obrotowa wrzeciona (specyfikacja FANUC): 33,3 rpm
- Dopuszczalny moment bezwładności w trakcie pracy (kg.m2): 1,95
- Dokładność indeksowania (sek): 20
- Powtarzalność (sek) 4
- Waga (kg): 85

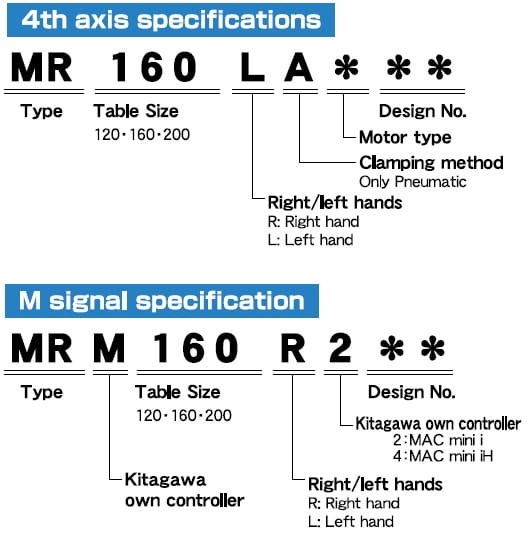

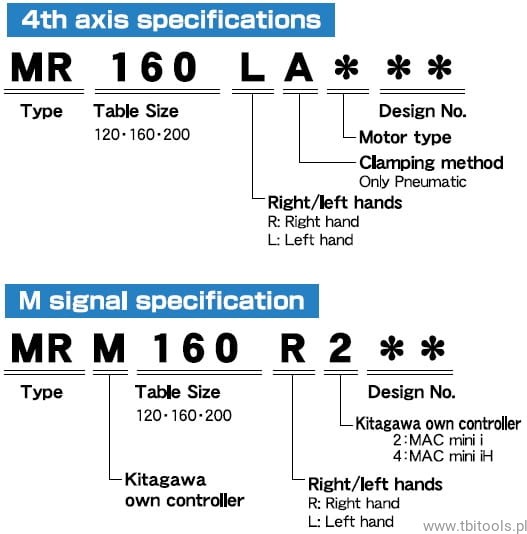

Dostępny z wszystkimi rodzajami silników montowanych z lewej lub prawej strony tak, aby możliwe było zastosowanie w różnorodnych modelach obrabiarek.
Stoły obrotowe firmy Kitagawa są dostępne z opcjonalnym konikiem, łożyskowana podporą i złączem obrotowym.
- Konik manualny (opcjonalnie): MR250RN
- Złącze obrotowe (opcjonalnie): RJ70H25Q02
- Podtrzymka (opcjonalnie): MSR181A
Podana cena zawiera urządzenie wraz z silnikiem.
