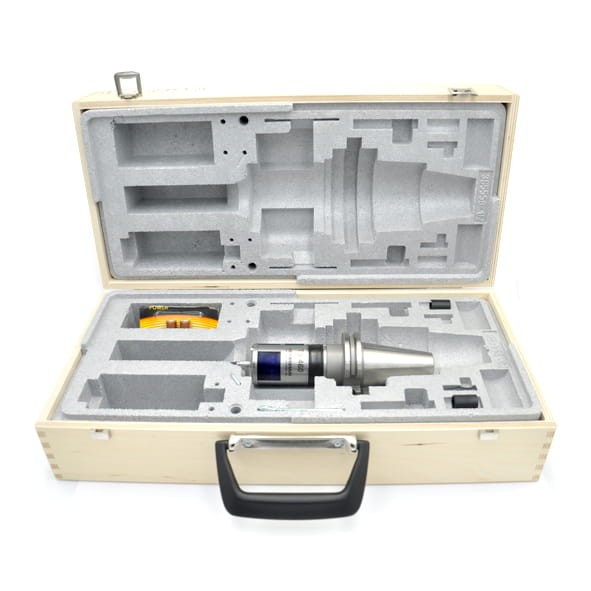

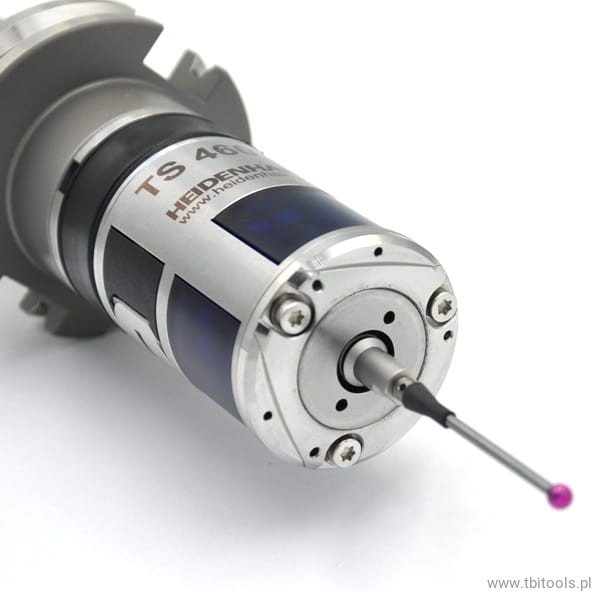

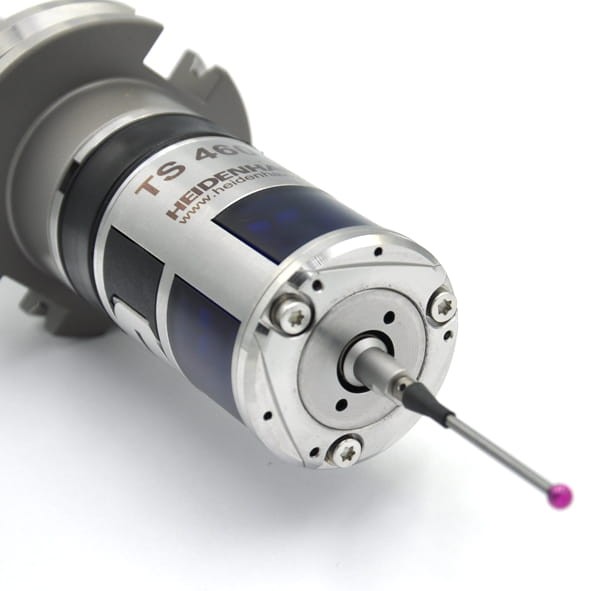

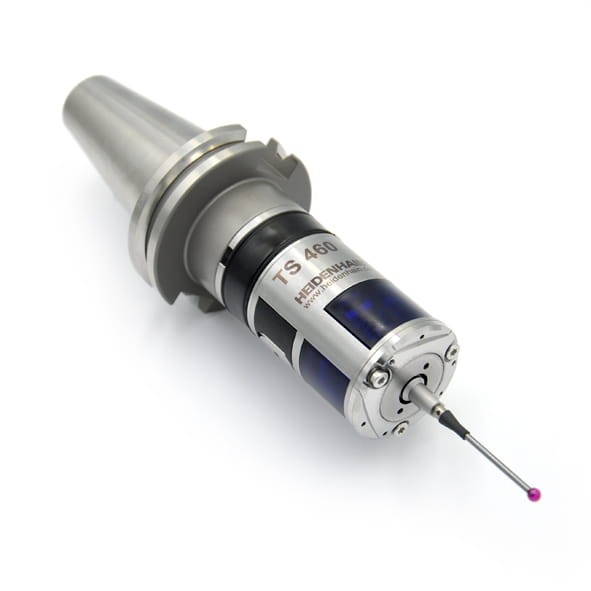

TS 460 S81 TK 09 AR/I 0 RF-EN/IR CP - Sonda detalu SK40 HH

BUDOWA / KONCEPCJA DZIAŁANIA:

• bezprzewodowa kinetyczna sonda detalu 3 generacji
• komunikacja optyczna (podczerwień) do 7m
• komunikacja radiowa do 30m
• zaawansowany odbiornik SE660 pozwalający na pracę z większą ilością sond i odbiorników (10-10)
• zasilanie bateryjne, czas pracy to 400h baterie litowe, 120h alkaiczne i 90h akumulatorki
• system antykolizyjny
• system stabilizacji temperaturowej
• system przedmuchu rysika - tak
• system spłukiwania rysika – tak
• system wsparcia ze sterowaniem HH640 (dedykowane cykle)

TECHNOLOGIA POMIARU:

Odczyt próbkowania/pomiaru odbywa się poprzez czujniki optyczne umiejscowione w głowicy  sondy.  Rysik próbkujący po odchyleniu się, przekierowuje przez soczewkę wiązkę na czujnik optyczny (fotokomórka), ten z kolei przekazuje odczytany sygnał.

Dokładność:

• 1 μm przy szybkości monitorowania 3000 mm/min
• 4 μm przy szybkości monitorowania 5000 mm/min
• 0,3μm przy szybkości monitorowania, 250 mm/min

OPTYCZNY SYSTEM ODCZYTU POMIARU:

• zwiększona precyzja pomiaru
• zwiększona żywotność – brak kontaktu mechanicznego

OPATENTOWANY SYSTEM ANTYKOLIZYJNY:

• ochrona urządzenia, obrabiarki i detalu
• zwiększone bezpieczeństwo (zatrzymanie maszyny w 20ms)
• wprowadza dodatkowy system zabezpieczający temperaturowo odczyty pomiarowe sondy

SYSTEM PRZEDMUCHU I PRZEPŁUKIWANIA RYSIKA:

• przepłukiwanie rysika chłodziwem
• zintegrowane dysze w głowicy sondy sprężonym powietrzem oczyszczają rysik dla zachowania pewności pomiaru
